Energía sin fin: energía de olas 01: centrales hidroeléctricas de cámaras de olas 01
Energía undimotriz


Wellenkammer-Kraftwerk in Limpet auf der Insel Islay in Süd-Schottland, Baujahr 2000, Schema aus dem Video [4]

von Michael Palomino (2022)

Energie ohne Ende: Wellenkammerkraftwerke 01

Wellenenergie 01: Wellenkammerkraftwerke mit Luftdruck-Trichter 01 Wellenkammer-Kraftwerk mit Luftdruck-Trichter in Limpet auf der Insel Islay (Süd-Schottland) Generell wird geschätzt, dass allein mit weltweiten Wellenkraft 40% des weltweiten Strombedarfs gedeckt werden könnte (Video Limpet Wellenkraftwerk, 20-28sek.), was der Leistung von 700 bis 800 Kernkraftwerken entspricht (ebenda, 32sek.). Eine Tochterfirma von Voith Siemens Hydro, "Wavegen", entwickelte und betreibt das Wellenkraftwerk in Limpet auf der südschottischen Insel Islay. Die Leistung dieser weltweit einzigartigen Anlage beträgt 500 kW [web05]. Karte mit der Insel Islay in Süd-Schottland mit dem Kammer-Wellenkraftwerk in Limpet [1] Adresse: Voith Hydro Wavegen Limited, 13a Harbour Road, Inverness IV1 1SY, Scotland, UK - Tel.: +44 (0)1463 238094 - Fax: +44 (0)1463 238096 - E-Mail: Contact form - Web site: http://www.wavegen.com Wavegen wurde 2005 von Voith Siemens aufgekauft, um das Unternehmen zu retten [web34]. [2] [3]

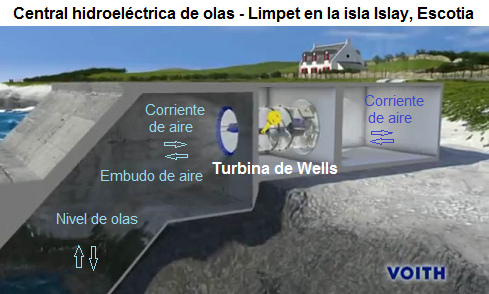

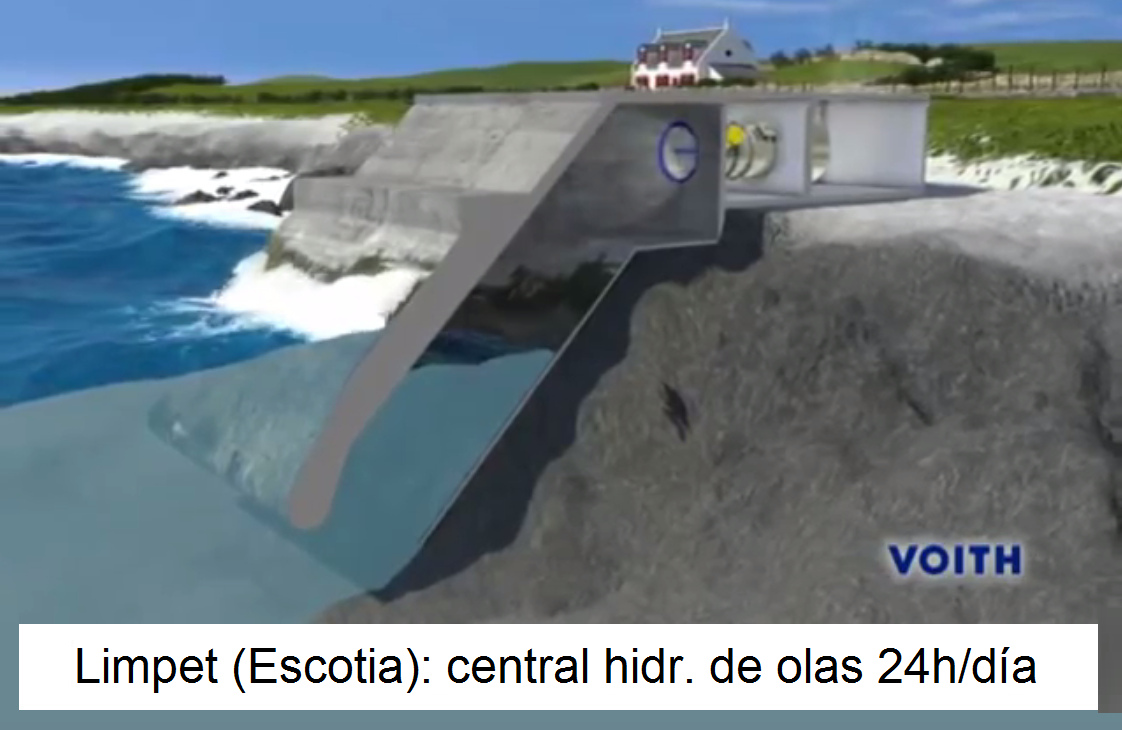

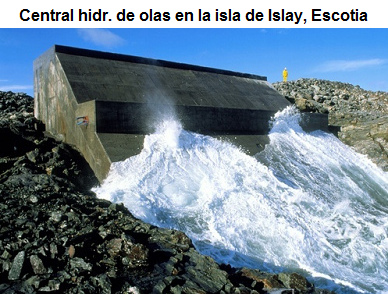

Wellenkammer-Kraftwerk in Limpet auf der Insel Islay in Süd-Schottland, Baujahr 2000, Schema aus dem Video [4]	Wellenkammer-Kraftwerk in Limpet auf der Insel Islay in Süd-Schottland, Baujahr 2000, produziert Strom 24 Stunden am Tag gratis [5]

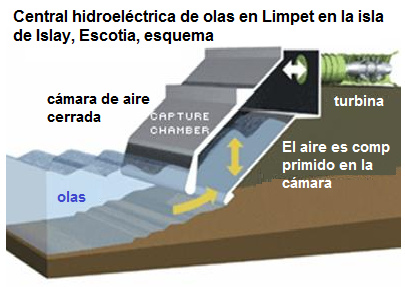

Das Wellenkammer-Kraftwerk in Limpet auf der Insel Islay in Schottland, Schema 2 [6]	Wellenkammer-Kraftwerk Limpet auf der Insel Islay in Süd-Schottland, Hinteransicht mit Turbine [7]
Das Wirkungsprinzip dieses kleinen Wellenkammer-Kraftwerk ist eine Wassersäule im Hohlraum, die sich laufend nach oben und unten bewegt ("oszillierende Wassersäule", "schwingende Wassersäule"). Dabei wird durch die Turbine laufend Luft ausgestossen und angesogen. Die Turbine (Wells-Turbine, Erfindung von Herrn Allan Wells Ende der 1980er Jahre [web04]) ist so konstruiert, dass sie die Drehrichtung nicht unterbricht, egal, in welche Richtung der Luftstrom geht ("Kompression" und "Dekompression") (Video Limpet Wellenkraftwerk, 1min.20-32sek.). Die Wirkung zur Stromerzeugung tritt bereits bei relativ kleinen Wellen ein (1min.33-52sek.). Der Hohlraum wird auch als Trichter bezeichnet: <Bei dieser Technik wird die Wasseroberfläche mit einem trichterförmigen Dach abgedeckt. Innerhalb des Trichters oszilliert die Wassersäule und komprimiert/dekomprimiert das zwischen Wasseroberfläche und "Trichterdach" eingeschlossene Luftvolumen. Die in diesen Druckunterschieden gespeicherte Energie wird über eine Wells-Turbine und einen Generator in elektrische Energie verwandelt, die dann in das Stromnetz eingespeist werden kann.> [web05]
Video: Freie Energie Wellenkraft 28.10.2014: Wellenkraftwerk in Limpet (Schottland) (2'43'') [8] Video: Freie Energie Wellenkraft 28.10.2014: Wellenkraftwerk in Limpet (Schottland) (2'43'') https://www.bitchute.com/video/BZNwlqKIJjh9/ - Bitchute-Kanal: NatMed-etc. - hochgeladen am 11.9.2022 (Video: Limpet - Wellenkraftwerk (Schottland)) (http://www.youtube.com/watch?v=BbauzHi6QXQ - YouTube-Kanal: Ideas for the green planet - hochgeladen am 29.10.2014 Freie Energie mit Wellenkraft: Länder mit Küsten mit viel Wellenbewegungen können die Energie mit den Wellen produzieren. Das Wellenkammer-Kraftwerk in Mutriku in Spanien seit 2011: 16 Turbinen In Mutriku wurde im Jahre 2011 ein weiteres Wellenkammer-Kraftwerk dieser Art mit gedeckeltem Trichter in eine neue Hafenmole eingebaut. Die Turbinen sind nun aber senkrecht eingebaut. Wikipedia Zitat: <Im Kraftwerk arbeiten 16 Turbinen mit einer Leistung von 296 kW [pro Tag], die pro Jahr 970 MWh produzieren.> [web32] (original auf Spanisch: <Consta de 16 turbinas con una potencia total de 296 kW capaces de producir 970MWh al año.> [web32]) Jede der 16 Turbinen leistet 18,5 kW pro Tag [web33].

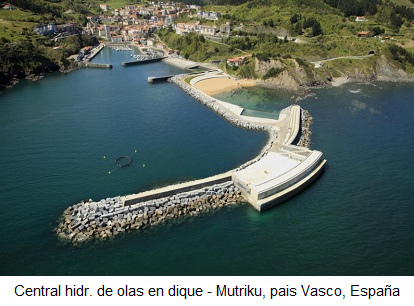

Wellenkammer-Kraftwerk in Hafenmole von Mutriku, Baskenland, Spanien, Einweihung war im Juli 2011 [9] Karte von Spanien und Portugal mit Mutriku im spanischen Baskenland [11]	Turbinenhalle des Wellenkammer-Kraftwerk von Mutriku mit vertikal eingebauten Turbinen [10] 970 MWh pro Jahr ohne jeglichen Atommüll oder Abgase!

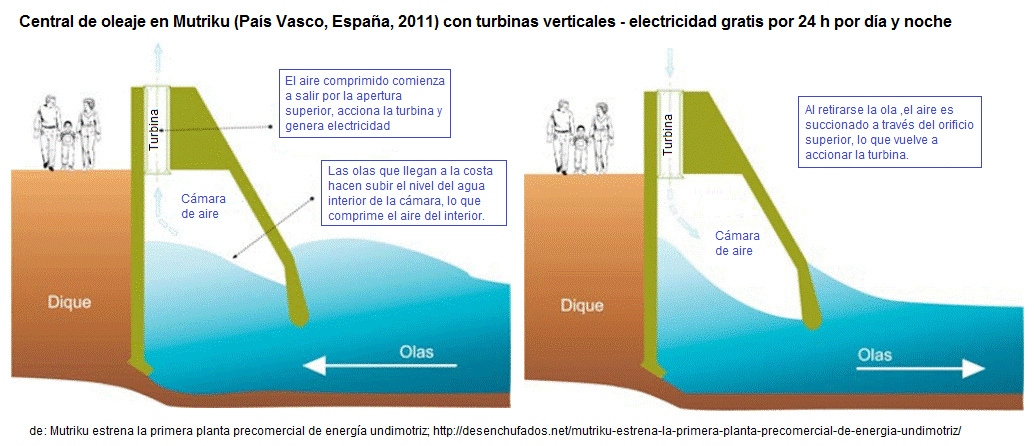

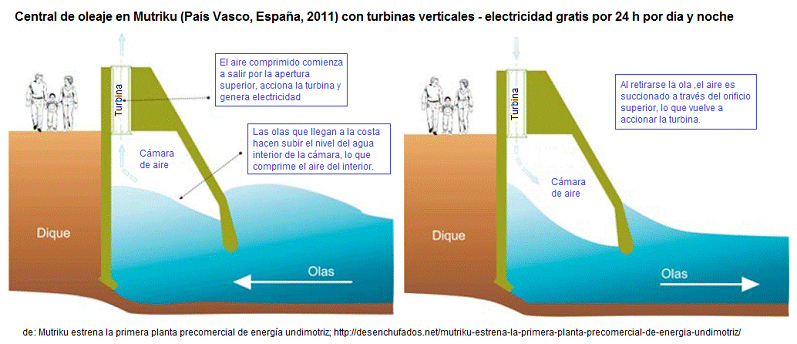

Video: Freie Energie Wellenkraft 28.10.2014: Wellenkraftwerk in Limpet (Schottland) (2'43'') [12] Video: Freie Energie Wellenkraft 14.8.2014: Wellenkraftwerk in Mutriku (1'31'') https://www.bitchute.com/video/6PQCYZdMQ7O6/ - Bitchute-Kanal: NatMed-etc. - hochgeladen am 11.9.2022 Video: Planta de energía de las olas de Mutriku (1'31'') http://www.youtube.com/watch?v=7m1QrqPtQ8Q - YouTube-Kanal: Ente Vasco de la Energía - hochgeladen am 14.8.2014 Das Projekt kam von "Ente Vasco de la Energía" (EVE). Der Bau wurde von der schottischen Firma "Voith Hydro Wavegen" realisiert, die Siemens-Tochter, die im Jahre 2000 schon in Schottland auf Islay das kleine Wellenkammer-Kraftwerk gebaut hat [web32]. Wellenkammer-Kraftwerk von Mutriku, Baskenland, Spanien, Schema der Funktionsweise mit Luftkammer und Pressluft (Luftausstoss) und angesaugter Luft (Luftsog) [13]

<<     >>
